[TUTO] Montage module allumage et bobine déporté pour v6 ( et peu être 16v )

[TUTO] Montage module allumage et bobine déporté pour v6 ( et peu être 16v ) 12 Nov 2025 17:59 #191685

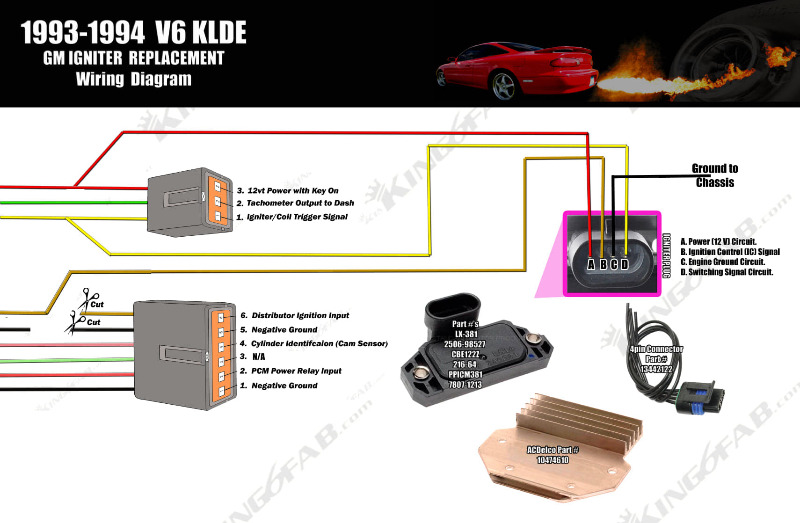

wickerman Auteur du sujet Hors Ligne Membre platinium Messages : 3248	c est celui la que tu dois faire. si tu arrive a trouver les broche identique a celle d origine je suis preneur du liens pour en commander stp merci a toi Après un FSDET.... un KLDET. Pièces jointes :
	Connexion ou Créer un compte pour participer à la conversation. Dernière édition: par wickerman.

legired Hors Ligne Membre elite Messages : 256	Okay, J'ai passer commande pour les broches, la 3 pins je suis sur a 100%, la 5 pin j'ai un doute, je mettrais les liens si c'est bon J'attends tout le matos Mais du coups, le compte tour fonctionne comment ? via la bobine ? car j'ai un pote qu'a un soucis a chaud sont compte tour se bloque ?
	Connexion ou Créer un compte pour participer à la conversation.

wickerman Auteur du sujet Hors Ligne Membre platinium Messages : 3248	Le tachymètre reste branché a l allumeur donc ça ne changera rien, pour la prise a 3 fil c est juste une dérivation, les autres on coupe Essais de faire une photo des fils de ton faisceau électrique pour voir les couleurs et les comparer a ma probe. Ça pourrait t aidé. Après un FSDET.... un KLDET.
	Connexion ou Créer un compte pour participer à la conversation.

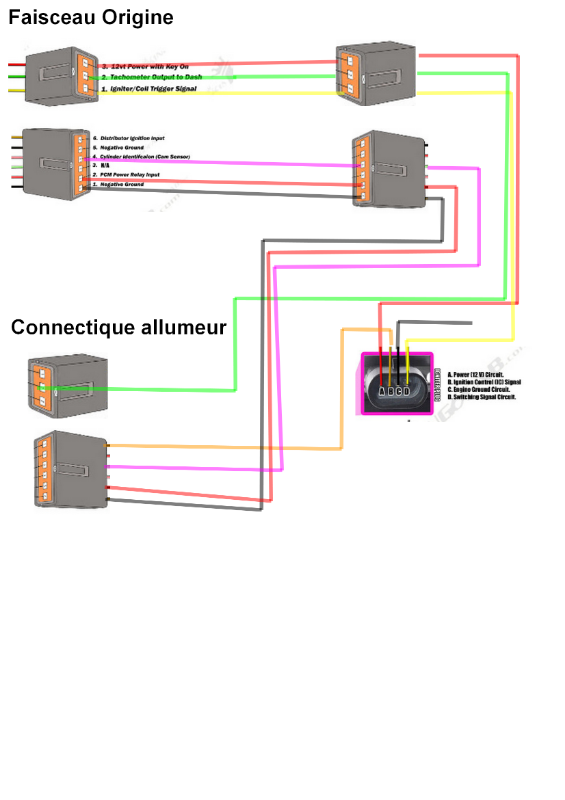

legired Hors Ligne Membre elite Messages : 256	Salut, Alors j'ai reçu mes connectiques et j'ai fait le montage comme je pense être bon ? Cependant aucun allumage, sans le système la j'ai aucun soucis pour démarrer Voici le schéma de ce que j'ai fait, je sais pas si c'est très clair mais bon mdr J'ai bien vérifier l'emplacement de mon 12v après contact Pièces jointes :
	Connexion ou Créer un compte pour participer à la conversation. Dernière édition: par legired.

wickerman Auteur du sujet Hors Ligne Membre platinium Messages : 3248	Salut, sur ta broche a trois fils le rouge et le jaune doivent quand même être raccordé a ton allumeur en plus du module. Après un FSDET.... un KLDET.
	Connexion ou Créer un compte pour participer à la conversation.

wickerman Auteur du sujet Hors Ligne Membre platinium Messages : 3248	Je veux bien des photos du montage stp. Envois moi un MP avec ton numéro si tu veux je peux t appeler dans le week end pour faire un point avec toi Après un FSDET.... un KLDET.
	Connexion ou Créer un compte pour participer à la conversation.

legired Hors Ligne Membre elite Messages : 256	Okay ! Donc c'est surement pour cela que ça fonctionne pas ... je vais voir pour modifier cela et je testerais demain, j'ai pas fait de photo pour l'instant, je te ferais ça demain
	Connexion ou Créer un compte pour participer à la conversation.

wickerman Auteur du sujet Hors Ligne Membre platinium Messages : 3248	C est fort possible, pare contre je suis preneur d un lien où tu as commander les broches stp Après un FSDET.... un KLDET.
	Connexion ou Créer un compte pour participer à la conversation.

Bien sur,

Voici les prises que j'ai commandé :

Connectique 3 pin male et femelle : fr.aliexpress.com/item/1005004264929319.html

Connectique 6 pin :
fr.aliexpress.com/item/1005005524476532.html

Connectique du module :
fr.aliexpress.com/item/1005006034616077.html

dans le premier lien, c'est un lot, faut bien choisir le bon mais t'a le male + femelle, par contre pour le 6 pins faut bien acheter les deux

La 6 pin c'est pas exactement la bonne, elle est dure a clipser, mais ça se fait

j'ai pas réussi a trouver exactement la même

Connexion ou Créer un compte pour participer à la conversation.

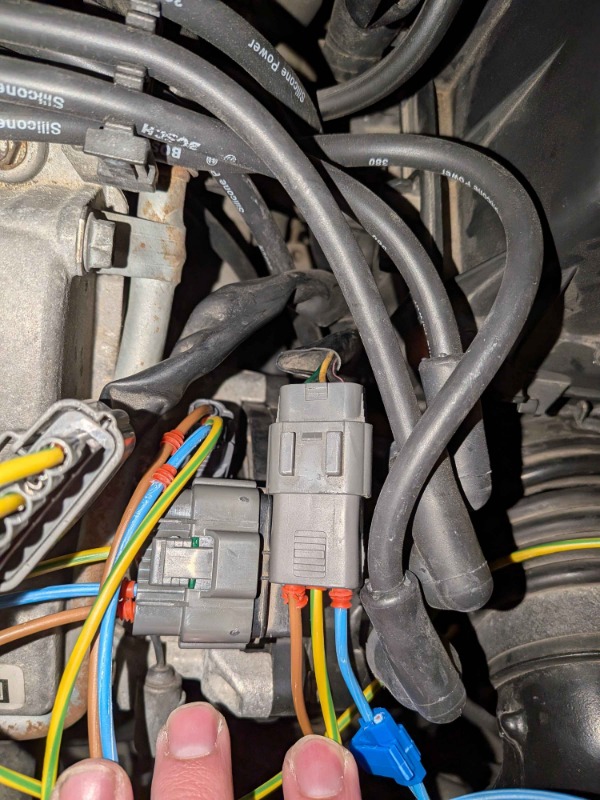

legired Hors Ligne Membre elite Messages : 256	Salut, Alors, j'ai rajouter les deux cables manquant, mais toujours rien J'ai fait des photos, mais vus que j'ai pas habiller le faisceaux correctement etc... je sais pas si ça sera bien visible ... alors la pareil, c'est monter vite fait histoire de voir si ça fonctionne, je vais pas laisser ça comme ça mdr Pièces jointes :
